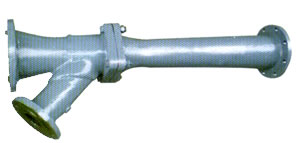

TSP型水力喷射器

TSP型水力喷射器
  TSP型水力喷射器是火电站除渣系统短距离水力输送炉渣(石子煤)的重要设备。该设备由本体.喷嘴.扩散喉管等组成。利用自工作喷嘴喷出的高压流水束在混合室产生负压,吸入灰渣并混合,通过扩散喉管将混合物压入输送管道送出。
TSP-Φ76/Φ100.Φ125.Φ150水力喷射器最大处理量40T/h。
TSP-200×200水力喷射器最大处理量200T/h,进料口位置由左.右两种型式可供选择。
该型水力喷射器混合能量损失小,不易发生阻塞,工作效率高。
主要零部件采用耐磨材料制造,使用寿命长。
我公司可提供喷射器水力特性曲线供用户选型参考。
200*200方形切向进口水力喷射器参数
工作喷嘴直径mm
25.4
28.6
31.8
34.9
38.1
41.3
44.5
47.6
50.8
54
57.2
63.5
最大工作压力Mpa
2.1
1.9
1.7
1.5
1.4
效率
30-40%
Ф76/Ф100.Ф125.Ф150.水力喷射器参数
出口端通径mm
公称压力Mpa
长度mm
DN
100
PN1
926
125
11080
150
1227
工作喷嘴直径mm
15.9
19.1
22.2
25.4
28.6
31.8
34.9
最大工作压力Mpa
2.1
1.7
1.4
效率
30-40%
